Cum să alegeți articulația conductei cu mânecă de card de cupru

1.
Funcția tipului de ferul de cupru prin îmbinarea terminală este utilizată în principal pentru conectarea echipamentelor de instrumente și a conductei de măsurare. Există multe tipuri de îmbinări terminale drepte de tip ferul de cupru. Diametrul exterior D0 al conductei este: φ6mm, φ8mm, φ10mm, φ12mm, etc. Specificațiile firului sunt: M10 × 1, M12 × 1, M14 × 1,5, M16 × 1,5, M18 × 1,5, M20 × 1,5, 1/2NPT, zg1/2 ″, zg1/4 ″, etc.

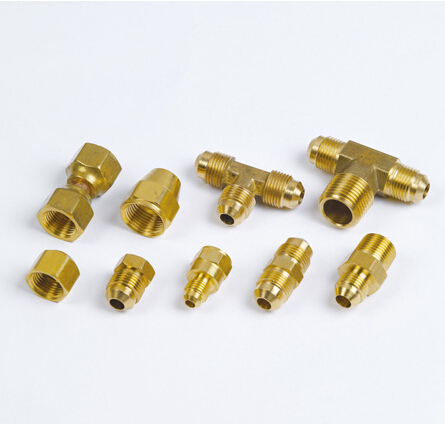

Structura de aspect a tipului de mânecă a cardului de cupru prin îmbinarea terminală este prezentată în figura 1. Materialul de procesare este H62 (suprafață cromată). Presiunea nominală este de 1,0MPa, iar temperatura de funcționare nu este mai mare de 150 ° C (temperatura de funcționare a tubului de nylon este temperatura normală).

Domeniul de aplicare: conducta de cupru, conducta de plastic, conducta de nylon.

Ar trebui acordată o atenție deosebită: conexiunea dintre supapa sursă și echipament și conductă nu ar trebui să adopte montarea compresiei. Acest lucru se datorează faptului că conexiunea dintre supapa sursă, echipamentul și conducta este o parte critică, iar absența unei îmbinări de tip ferule aici ajută la asigurarea calității conexiunii și la facilitarea întreținerii și reparației. Conform experienței, în utilizare reală, calitatea de procesare a acestei îmbinări și dimensiunea conductei trebuie să fie foarte stricte, altfel articulația va fi scursă din cauza etanșării inadecvate.

2.

Îmbinarea intermediară de tip de cupru de tip de cupru este utilizată pentru conectarea sursei de aer, a conductei de semnal și a sursei de aer și a conductei de semnal. Există multe tipuri de articulații medii drepte de tip ferrule de cupru, iar diametrul exterior D0 al conductei este: φ6 mm, φ8 mm, φ10 mm, φ12 mm, etc. Figura 2 arată structura de aspect a tipului de mânecă de card de cupru prin articulația mijlocie. Materialul de procesare este H62 (suprafață cromată). Presiunea nominală este de 1,0MPa, iar temperatura de funcționare nu este mai mare de 150 ℃ (temperatura de funcționare a tubului de nylon este temperatura normală). Domeniul de aplicare: conducta de cupru, conducta de plastic, conducta de nylon.

Ar trebui acordată o atenție deosebită: conexiunea dintre supapa sursă și echipament și conductă nu ar trebui să adopte montarea compresiei. Acest lucru se datorează faptului că conexiunea dintre supapa sursă, echipamentul și conducta este o parte cheie, iar absența unei îmbinări de țeavă de tip ferrule este benefică pentru a asigura calitatea conexiunii și a facilita întreținerea și repararea. Conform experienței, în utilizare reală, calitatea de procesare a acestei îmbinări și dimensiunea conductei trebuie să fie foarte stricte, altfel îmbinarea va fi bine sigilată și se va scurge.
