Abstract: Sigilarea GAP este o metodă de etanșare sim...
Sigilarea GAP este o metodă de etanșare simplă și utilizată pe scară largă. Previne scurgerea pe baza decalajului minuscul dintre suprafețele de împerechere ale părților mobile relative. Uleiul de presiune este umplut în gol, bazându -se pe adeziunea dintre metal și ulei și vâscozitatea uleiului pentru a produce un efect de rezistență la accelerație pentru a preveni scurgerea. O anumită cantitate de decalaj mic poate forma o stare de frecare lichidă între mandrel și coaja fixă, ceea ce reduce considerabil coeficientul de frecare și consumul de energie. Îmbinările rotative permit o anumită cantitate de scurgere și o anumită pierdere de presiune în aplicații practice.
O anumită cantitate de scurgere elimină căldura generată de rulmenții axului la ambele capete ale articulației rotative în timpul rotației prin portul de ulei de scurgere, ceea ce poate împiedica articulația rotativă să curgă uleiul între porturile A și B în timpul lucrărilor. Deoarece există o diferență de presiune P-P0 la ambele capete ale golului E, fluxul de ulei blocat curge din partea camerei P de înaltă presiune P până la partea camerei de joasă presiune, formând o scurgere Q0.
Dacă decalajul este prea mare, scurgerea va crește și pierderea de presiune va fi mare, astfel încât presiunea de lucru reală nu poate răspunde nevoilor de muncă; Suprafața de împerechere este încălzită din cauza încălzirii. Garnitura de decalaj folosește un sigiliu de decalaj neted inelar, cu o valoare constantă a golului E, iar fluxul de ulei este simetric în centrul golului.

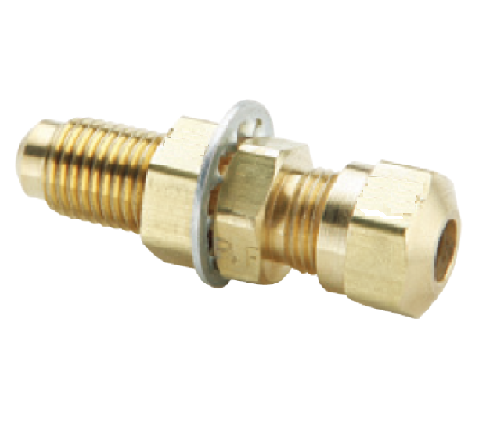

Principalele elemente de instalare a articulației hidraulice
(1) atunci când furtunul se mișcă sau staționar, nu ar trebui să fie prea îndoit și nici nu poate fi îndoit la rădăcină, cel puțin ar trebui să înceapă să se îndoaie de 1,5 ori diametrul său;
(2) atunci când furtunul de cauciuc se deplasează în poziția corespunzătoare, acesta nu trebuie tras prea strâns, ci ar trebui să fie relativ liber;
(3) să prevină cât mai mult deformarea torsională a furtunului;
(4) furtunul de cauciuc trebuie ținut departe de componentele de radiații de căldură pe cât posibil și trebuie instalat un scut de căldură, dacă este necesar;
(5) ar trebui evitată deteriorarea externă a furtunului, cum ar fi frecarea pe termen lung cu suprafața componentei în timpul utilizării;
(6) Dacă furtunul de cauciuc este grav deformat din cauza propriei greutăți, ar trebui să existe piese de susținere.
Când lungimea axială a decalajului inelar al articulației hidraulice este L, dacă nu este luată în considerare îndoirea decalajului, debitul prin decalaj, adică cantitatea de scurgere, poate fi obținută din formula Hagen-Poseyier:
Vâscozitatea cinematică a unui lichid este mai mult legată de temperatură și mai puțin de presiune. Cu cât temperatura este mai mare, cu atât este mai scăzută vâscozitatea. După cum am menționat mai sus, dimensiunea decalajului de etanșare poate afecta direct presiunea de lucru și viteza relativă a articulației rotative, astfel încât selecția decalajului de etanșare este foarte critică. Garnitura ideală a golului este obținută prin formulă
(4) Calculul și practica trebuie combinate între ele. Calculăm clearance-ul de etanșare a articulației rotative proiectate după cum urmează, Condiții cunoscute: Utilizați nr. 46 Ulei hidraulice anti-uzură, presiunea de alimentare cu ulei P = 14MPa; Presiunea portului de ulei de scurgere este de obicei P0 = 0,5MPa; scurgerea admisibilă Q = 80 ～ 200 ml/min; densitatea nr. 46 ulei hidraulic ρ = 0,89 kg/cm3; Lungimea scurgerii l = 50mm. În circumstanțe normale, temperatura de funcționare a uleiului este selectată în două puncte de 40 ° C și 80 ° C, iar vâscozitățile cinematice corespunzătoare ν sunt 30cst, respectiv 8cst. Înlocuind datele de mai sus în formula (4), se poate obține valoarea mică a decalajului la două temperaturi. Conform rezultatelor calculului și experienței practice, selecția valorii de clearance în timpul proiectării poate fi mărită în mod corespunzător pentru a asigura libertatea necesară pentru rotația articulației rotative.
